Kaksitasokoneen kiinnitys (Brother)

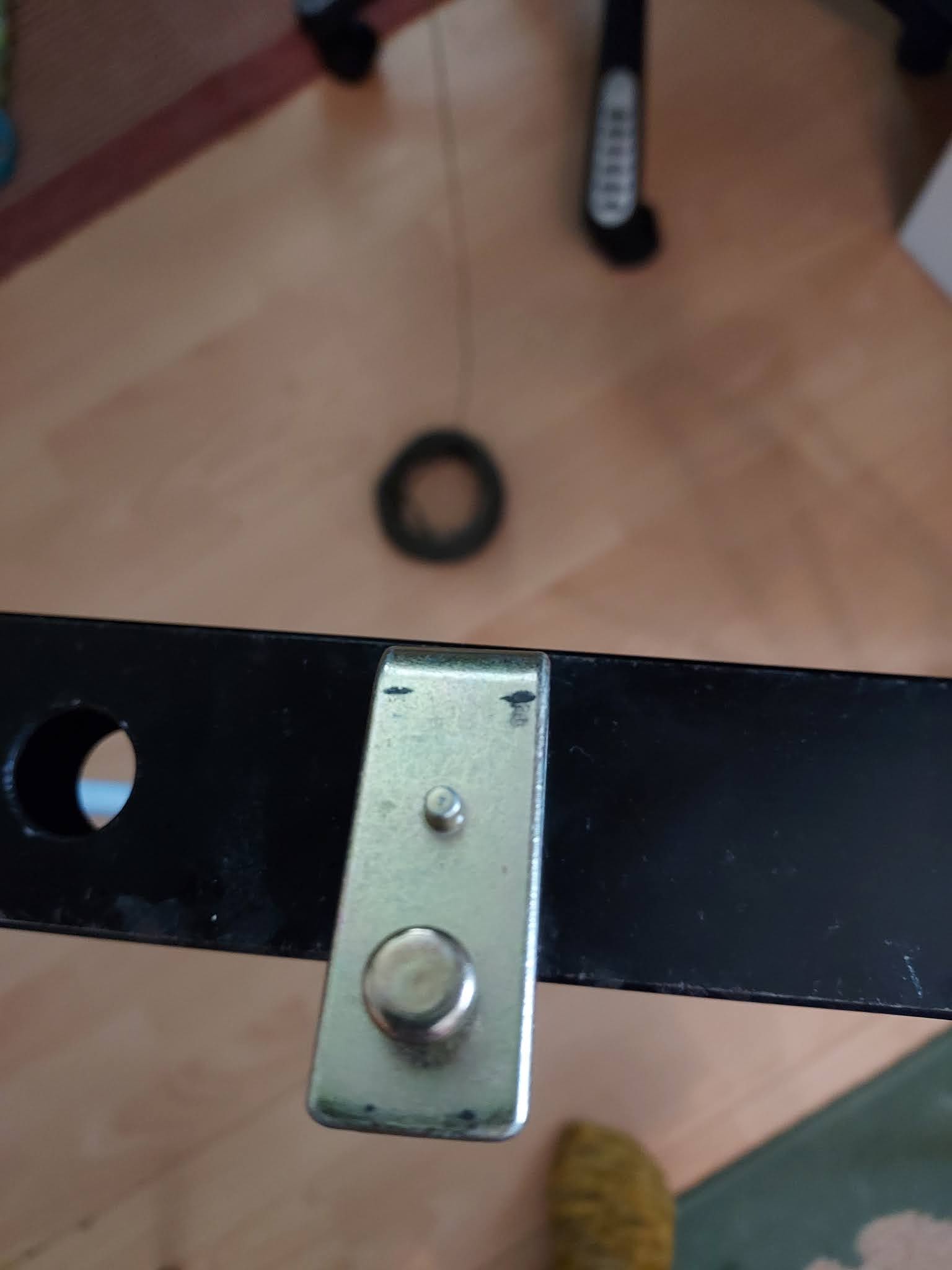

Laita ensin pöytään tai jalkaan nämä mutkikkaat kiinnikkeet, mittaa koneen ylätason alapuolelta
 olevista kiinnikkeistä oikea väli.

Laita ylätaso kiinnikkeisiin "keula" ylöspäin niin että kiinnikkeissä olevat tapit menevät koneen pohjassa oleviin koloihin niin että isompi tappi menee leveämpään päähän ja pienempi kapeampaan päähän

Koneen ylätason asento on tuo kuvassa oleva


Tämä on alatasossa oleva kiinnike, löysää päällä oleva ruuvi auki ja työnnä kiinnikkeen yläosa ylätason sisaän niin että päällä oleva ohuempi metalli jää päällypuolelle. Meisselinä voit käyttää sivuttaissiirtimen kahvaa tai kiintoavaimen uloketta.
Kun olet kiinnittänyt alatason molemmista päistä, kiinnitä hissivivussa oleva tuki "tassu" tavallisella pöytäkiinnikkeellä kiinni. Katso että suorakaiteenmuotoinen metalli jää pystysuoraan asentoon ylös eikä jää alapuolelle


Tältä käyttää koottuna kone. Kuvissa kaksi eri saman mallista konetta



Kun yhdistää ylätason ja alatason kelkat, kiinnittävä tappi tulee suunnilleen noiden ruuvien väliin, ehkä himpun verran yläpuolelle. Lopulliset säädöt katsottava erikseen.
